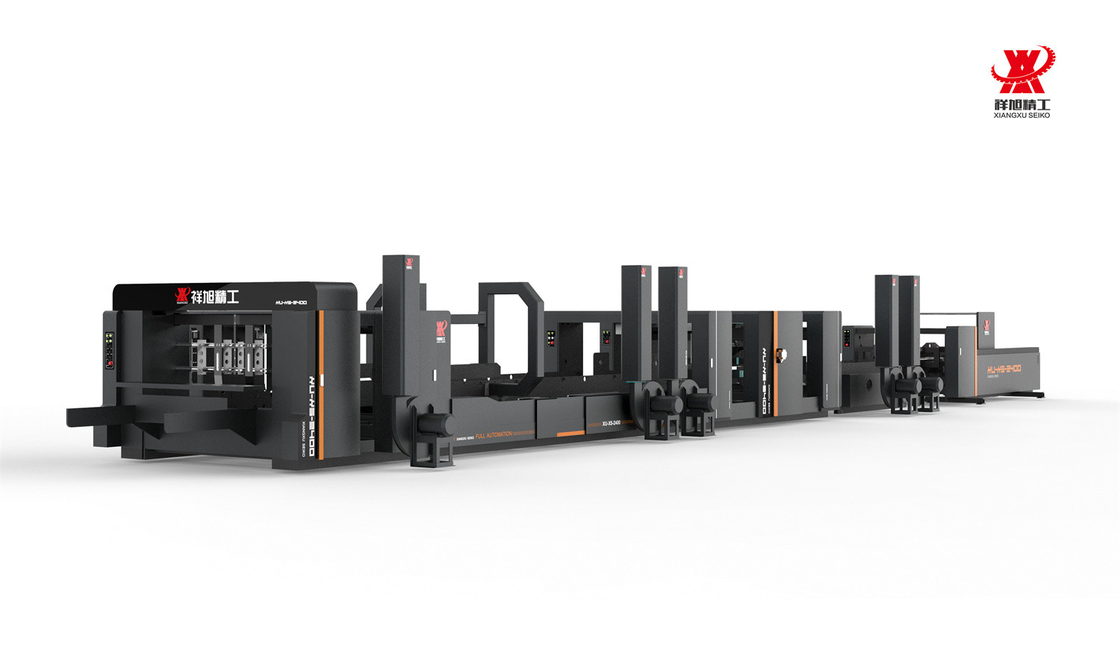

Mesin Gluer Folder Otomatis Berkecepatan Tinggi 75kw dengan Auto Feeding Rectifying

Mesin bergelombang kecepatan tinggi otomatis perekat Stitcher otomatis memberi makan rectifying

Fungsi UtamaKecepatan Max jahitan adalah 1200 paku / menit,kecepatan perekat adalah 180 m / menit,sangat meningkatkan efisiensi produksi.

Seluruh mesin dikendalikan oleh PLC dan layar sentuh dan dapat dioperasikan dengan tombol.

Pengisian kertas otomatis, lem otomatis dan jahitan, lipat otomatis, koreksi otomatis, penghitungan otomatis, tumpukan otomatis.

Drive utama mengadopsi tipe roda sabuk sinkron untuk memastikan operasi yang stabil dan transmisi yang akurat.

Motor utama mengadopsi kontrol frekuensi ganda, stabil dan hemat daya.

Pelat panduan dari setiap bagian diatur oleh motor batang, akurat dan mudah diatur.

Mengadopsi suction belt mode makan, struktur sederhana, kecepatan cepat, dan pakan kertas yang akurat.

Tabung pasta dapat disesuaikan secara sewenang-wenang untuk memenuhi persyaratan aplikasi lem dari berbagai karton.

Dengan fungsi koreksi sekunder, menghilangkan ukuran mulut dan mengurangi tingkat serpihan.

Dengan koreksi kecepatan diferensial, perbedaan gunting benar-benar dihilangkan dan lipatan lebih tepat.

Departemen pengiriman dan membentuk secara otomatis menghitung, bentuk, tumpukan, dan output seluruh tumpukan.

Tekanan bagian penghitungan disesuaikan dengan jenis karton, dan mengadopsi photoelectric counter, menghitung secara akurat.

Ini dapat secara otomatis cocok mesin strapping, nyaman dan cepat menghemat tenaga kerja dan waktu.

Jika semua unit tidak terkunci dengan baik, motor utama tidak akan berfungsi.Parameter teknis utama

MODE

XU-X5-2000

XU-X5-2400

Kecepatan kepala paku berayun

1000 paku/MINUT

1000 paku/MINUT

Ketebalan kardus MIN

6mm ((3mm+3mm)

6mm ((3mm+3mm)

Kekerasan Kardus Maksimal

16mm ((8mm+8mm)

16mm ((8mm+8mm)

Ukuran kawat paku

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U kuku di dalam lebar

14 mm

14 mm

Sudut kuku

45°

45°

Jarak kuku tunggal

60 ~ 100mm

60 ~ 100mm

Jarak kuku ganda

12 mm

12 mm

Kekuatan

61KW

64KW

Satu NIAL LONG

38mm ((kaki kuku 12mm)

38mm ((kaki kuku 12mm)

MAX SIZE C

2000 mm

2400 mm

MIN SIZE A

200 mm

200 mm

MAX SIZE A

600 mm

900 mm

Ukuran MIN Ukuran MIN B

180 mm

180 mm

Max Size B

750 mm

750 mm

Kartu BOARD MIN SIZE ((D*C)

350*880mm

350*880mm

Kartu BOARD MAX SIZE ((D*C)

900*2000mm

1200*2400mm

Berat mesin

18000kg

20000kg

Ukuran mesin (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

MODE

XU-X5-2800

Kecepatan kepala paku berayun

1000 paku/MINUT

Ketebalan kardus MIN

6mm ((3mm+3mm)

Kekerasan Kardus Maksimal

16mm ((8mm+8mm)

Ukuran kawat paku

1.8*0.8mm ±0.02MM

U kuku di dalam lebar

14 mm

Sudut kuku

45°

Jarak kuku tunggal

60 ~ 100mm

Jarak kuku ganda

12 mm

Kekuatan

73KW

Satu NIAL LONG

38mm ((kaki kuku12mm)

MAX SIZE C

2800mm

MIN SIZE A

240 mm

MAX SIZE A

900 mm

Ukuran MIN Ukuran MIN B

180 mm

Max Size B

750 mm

Kartu BOARD MIN SIZE ((D*C)

450*880mm

Kartu BOARD MAX SIZE ((D*C)

1400*2800mm

Berat mesin

23000kg

Ukuran mesin (L*W*H)

21480*4100*2260mm

Fitur Kontrol ListrikLebih dari 90% dari elemen listrik adalah merek terkenal internasional.Ada warna layar sentuh dan tombol tekan perangkat operasi Memori Parameter di semua unit kerjaKetika Anda menghentikan mesin, data yang telah Anda atur akan diatur kembali secara otomatis dan ketika memproduksi produk tidak perlu diatur lagi, menghemat waktu dan papan.

Dengan penyimpanan memori yang tersimpan lebih dari 1000 pesanan. dengan kontrol komputer, menyimpan tanggal pesanan, order shaft cepat dan juga lebih mudah beroperasi.

Semua unit menggunakan Pneumatic kunci, listrik terpisah, roda makan akan berhenti ketika terpisah mesin untuk memastikan akurasi kerja lain kali.Unit PEMBANTUAN AUTO10 set dari Jepang Nitta Kontrol sabuk penghisap penuh, Pneumatic Baffle Patting Device ((Side Baffle), Frekuensi Patting dapat diatur pada layar sentuh dengan Komputer.

Memisahkan semua unit dengan satu tombol, otomatis Kembali ke ′′Zero′′ Desain.

Transmitting Axis with Friction Type clutch, Hindari merusak mesin jika ada operasi yang salah.

Jika semua unit tidak terkunci dengan baik, motor utama tidak akan berfungsi.

U Bentuk Teel meja sisi Strip Antara unit mesin, menghindari melukai operator jika operasi yang salah.

Back Top Boards Stacker dengan Gerakan Ke depan dan mundur bermotor, menghemat waktu pengaturan.

Pengaturan Jarak Papan Depan Dengan Penyesuaian Sinkron Manual, penyesuaian yang nyaman dan cepat.

Lanjutkan makan dan melewatkan makan yang tersedia.

Papan Pemasok Nomor Menghitung, Mengatur dan Menampilkan Produksi Jumlah.

Dengan bantalan cam Transmission mengurangi abrasi untuk memastikan transmisi lancar.


AUTO PRESSING UNITpemanas ujung plumbum dengan servo motor drive independen untuk makan,

Pengirim penuh vakum dengan menekan.

Perangkat pengatur tekanan dipasang pada setiap pelat panduan, dan tekanan dapat disesuaikan sesuai dengan ketebalan kartonAUTO FOLDING UNITSesuai dengan ukuran karton yang berbeda, di depan bagian lipat dengan satu atau lebih perangkat perekat.B, dua blok memiliki pendorong motor deceleration independen, dalam debugging nyaman dan cepat

Board terutama melalui tiga 60mm lebar band dasar dan dua 60mm lebar dan dua lipat abduction kateter untuk mencapai kiri dan kanan sisi baris kedua dan baris keempat 180 dari proses lipat.

Ada sejumlah sudut yang berbeda dari roda panduan, sesuai dengan ketebalan kertas dan kardus yang berbeda, menyesuaikan roda panduan dari posisi yang berbeda dan sudut,membuat lipat kardus lebih halus

Pengembalan motor Sevor yang independen, mudah dioperasikan, sabuk bawah dengan sejumlah bantalan pendukung, untuk mendukung berjalan lancar sabuk boot

Transmisi independen sesuai dengan kebutuhan jenis kotak dapat menyesuaikan kecepatan kotak membentuk jauh lebih sempurna.

Kotak lipat diatur dari bagian lipat ke bagian koreksi,dan sabuk atas dan bawah bagian koreksi dapat menyesuaikan kecepatan sabuk atas dan bawah untuk karton sesuai dengan kebutuhan karton, sehingga meminimalkan tinggi karton

Departemen koreksi terdiri dari A / B dua blok panduan, masing-masing piring dilengkapi dengan roda koreksi, sesuai dengan kebutuhan karton untuk mengubah ukuran penguncian karton

Sistem koreksi servo dipasang pada bagian positif, dan karton dikoreksi lagi setelah roda koreksi karton, sehingga karton dapat mencapai efek yang lebih sempurnaPUSHING & SNAPING UNIT(Bagian koreksi)Perbaikan bagian cam unik, drive bilateral, menggunakan bantalan linier Swiss, membuat lempeng krom geser, plat korektor lebih kuat dan koreksi yang lebih seragam pada karton,Penutup karton untuk memastikan akurasiMenggunakan bebas 80mm lebar, 6mm Taiwan impor sabuk lembut tebal sedang, tidak hancur produk; bagian hitung dapat bergerak bolak-balik seimbang; tekanan, pesanan transmisi, memastikan kualitas yang sempurna;

Bagian penyempurnaan tersedia, kedua menyesuaikan bentuk kardus,

memastikan kualitas karton yang lebih baik dan mengurangi ekor ikan dalam 2mm-0mmUnit jahitanItalia ORIGINAL kepala paku, kecepatan tinggi lebih dari 1000 paku / menit,

sekolah hanya karton oleh dua 60 lebar sabuk datar ke bagian kotak kuku,

dua sabuk dapat diatur sesuai dengan ketebalan kardus secara otomatis.

blok koreksi dipasang di persimpangan kotak kuku dan bagian koreksi yang digunakan bersama dengan sistem koreksi servo dari bagian koreksi dan bagian koreksi

Dilengkapi dengan desain paten jenis ayunan kotak kuku kepala sekrup ganda kuku, kopling dan rem dengan penggerak mata listrik, kuku / laju lebih dari 1000 menit, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.PEMBALANGAN UNIT KARBONOtomatis membalik karton untuk memastikan posisi kuku di sisi, bukan di tengah,

Mengurangi kerusakan pada permukaan karton,dalam 2mm-0mm

Memastikan penumpukannya lebih teratur dan stabil.Unit Penghitungan & PemasanganPenghitungan otomatis, kontrol titik fotoelektrik + inframerah

Penghitungan otomatis, tumpukan otomatis, teknologi yang lebih cepat, lebih akurat, efisiensi yang lebih tinggi

Kecepatan penghitungan diatur secara otomatis sesuai dengan kecepatan rotasi kotak kuku, mode operasi manual dan kecepatan penyesuaian juga dapat dipilih
